- 商品名稱：三組合交流電流（電壓）變送器
- 添加時間：2020-05-11 11:20:29
介紹：
一、 概(gai)述
;
交(jiao)(jiao)流(liu)(liu)電(dian)(dian)流(liu)(liu)（電(dian)(dian)壓）變送(song)器是一種能將被測交(jiao)(jiao)流(liu)(liu)電(dian)(dian)流(liu)(liu)（交(jiao)(jiao)流(liu)(liu)電(dian)(dian)壓）轉換成按(an)線性比例輸出(chu)直(zhi)流(liu)(liu)電(dian)(dian)壓或直(zhi)流(liu)(liu)電(dian)(dian)流(liu)(liu)的(de)儀(yi)器，廣泛(fan)應用(yong)于電(dian)(dian)力、郵電(dian)(dian)、石(shi)油、煤炭(tan)、冶金(jin)、鐵道、市(shi)政(zheng)等部門的(de)電(dian)(dian)氣裝置(zhi)、自動控制以及調度系統。
交流(liu)(liu)電(dian)流(liu)(liu)、電(dian)壓變送器具有單(dan)路(lu)、三路(lu)組合結構形式(shi)，其特點(dian)為：
1、準(zhun)確度高（典(dian)型：0.2% 好0.05%）。
2、整個量程范圍都有******的(de)線(xian)性度。
3、集成化程度高，結構(gou)簡單，優良的溫度特性和長期工作穩定(ding)性，使(shi)變(bian)送器免于定(ding)期校(xiao)驗。
二、產品名稱及型(xing)號
名 稱 |
型 號 |
輔 助(zhu) 電 源 |
單交(jiao)流電流變送器 |
YWD-I、 YWE-I、YWF-I 、YWL-I |
YWD系列(lie)可選(xuan)：AC：220V 110V
DC：220V 110V 48V 24V
YWE、YWF、YWL系(xi)列可選：
DC： 24V、15V、12V |
三(san)組合交流(liu)電流(liu)變送器 |
YWD-3I、YWE-3I、YWL-3I |
|
單交流電壓變送(song)器 |
YWD-U、 YWE-U、YWF-U 、YWL-U |
|
三組合交流電壓(ya)變送器(qi) |
YWD-3U、YWE-3U、YWL-3U |
三、執(zhi)行標(biao)準
GB/T13850-1998idtIEC688:1992
四、主要技術指標
a） 精度等級(ji)： 0.2級(ji)、0.5級(ji)
b） 輸入(ru)、輸出及輔(fu)助電源參數
Vn
輸入電(dian)壓(ya) |
V0
0～70V |
V1
0～120V |
V2
0～250V |
V3
0～300V |
V4
0～450V |
V5
0～500V |
V6
用戶自定 |
||||||||||
An
輸入電流
|
A1
0～1A |
A2
0～5A |
A3
0～10A |
A4
0～30A |
A5
0～50A |
注：
A4、A5、 A6、A7、 A8
僅適合于YWF類結構的產品。 |
|||||||||||
A6
0～75A |
A7
0～100A |
A8
0～150A |
A9
用戶自定義(yi) |
||||||||||||||
Pn
輸助電源 |
P1
DC24V±15% |
P2
DC12V±15% |
P3
AC220V±15% |
P4
用戶(hu)自定 |
|||||||||||||
On
輸 出 |
O1
0～5V |
O2
1～5V |
O3
0～2OmA |
O4
4～20mA |
O5
用戶(hu)自定 |
||||||||||||
c） 輸入頻率(lv)： 50Hz±5Hz
d） 過載(zai)輸(shu)入：電(dian)流(liu)：2倍連續 30倍1 秒(miao)
電壓：2倍連續(xu)
e） 吸收(shou)功率：電壓回路：＜0. 5VA/450V
電壓回路(lu)：＜0.2VA/100V
電(dian)流(liu)回(hui)路(lu)：＜0.1 VA/5A
f） 響應時(shi)間(jian)： ≤350ms
g） 輸出負載：電流：當輔助電源≥24V時，RL≤650Ω；
當(dang)輔助電源為(wei)＋12V、＋15V時，RL≤300Ω；
電壓(ya)：RL≥2kΩ
h） 工頻(pin)耐壓：輸入/輸出/外殼間：AC 2kV/min
i） 絕緣電(dian)阻： ≥20MΩ
j） 沖擊電(dian)壓： 5kV/1.2-50μs（峰(feng)值）
k） 工作環境：溫(wen)度:-10～50℃ 濕度:10～90%（無(wu)凝露）
l） 貯(zhu)藏條件：溫度:-40～70℃ 濕度:10～95%（無凝露）
m） 外形(xing)尺(chi)寸：
YWD-I、YWD-U型： 55 mm×75 mm×120mm3
YWD-3I、YWD-3U型(xing)： 110 mm×75 mm×120mm
YWE-I、 YWE-U型： ; 42mm×75 mm×70mm
YWE-3I、YWE-3U型： 110 mm×75 mm×70mm
YWF-I、 YWF-3U型(xing)： 104 mm×31 mm×77mm
YWL-I（3I）、 YWL-U（3U）型： 75 mm×22.5mm×100mm
五、接線圖

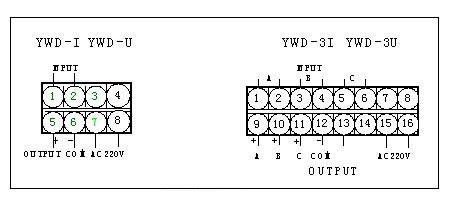

1、YWD系列(lie)單交流電(dian)(dian)(dian)流（電(dian)(dian)(dian)壓）/三組合交流電(dian)(dian)(dian)流（電(dian)(dian)(dian)壓）變送器

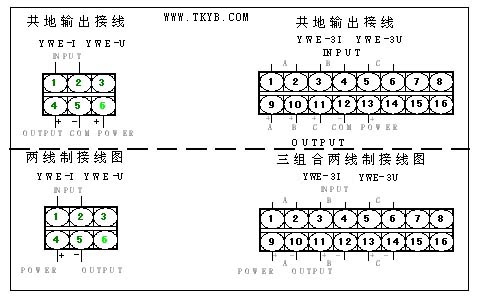

2. YWE系列單交流(liu)(liu)電流(liu)(liu)（電壓）/三組合交流(liu)(liu)電流(liu)(liu)（電壓）變(bian)送器(qi)
3. YWF系列單交流電流（電壓）變送(song)器
YWF-I ; YWF-U

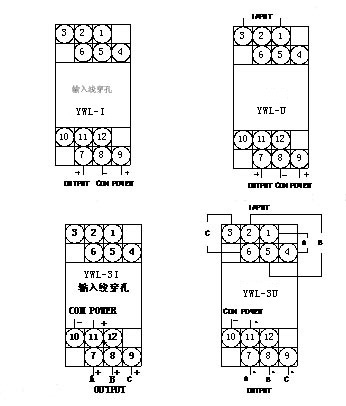

; 4. YWL系列單交流電流（電壓）/三組合交流(liu)電流(liu)（電壓）變送器
注(zhu)： 1、YWF、YWL系列交流電流變送器(qi)輸入(ru)線(xian)從變送器(qi)外殼(ke)設置的穿(chuan)孔穿(chuan)過，不分極性(xing)。
2、YWD、YWE系列(lie)電(dian)流變送(song)器(qi)只允許通過(guo)小(xiao)于10A的電(dian)流，超過(guo)10A時(shi)，只能選擇(ze)YWF-I型產品。
六、產品調試(shi)
1、 YWD、YWE單(dan)交(jiao)流(liu)電(dian)流(liu)、電(dian)壓變送器：找到對(dui)應于變送器面板上相應的ZERO和CAL兩個調(diao)(diao)(diao)試孔，其內的兩個電(dian)位器分別為零點和滿度調(diao)(diao)(diao)校(xiao)電(dian)位器，調(diao)(diao)(diao)校(xiao)時用小螺絲刀慢(man)慢(man)旋轉至所需精度即可。
2、 YWD、YWE三(san)組合交流電流、電壓組合變(bian)送(song)器：找到對應于變(bian)送(song)器面(mian)板上相應的(de)(de)ZEROA、CALA、ZEROB、CALB、和(he)(he)ZEROC、CALC六(liu)個調試孔，其內的(de)(de)電位器分別(bie)為A、B、C三(san)路的(de)(de)零(ling)點(dian)和(he)(he)滿度(du)調校(xiao)電位器，調校(xiao)時(shi)用小螺絲刀慢慢旋(xuan)轉至所需精(jing)度(du)即可(ke)。
七、 安裝
YWD、YWE系(xi)列(lie)采用DIN導(dao)軌和螺(luo)釘(ding)兩種(zhong)安(an)裝方式，導(dao)軌寬度為35mm。螺(luo)釘(ding)大小為M4×12和M3×12。YWF、
YWL采用(yong)DIN導軌安(an)裝，導軌寬度為(wei)35mm。
八(ba)、 定(ding)貨須知

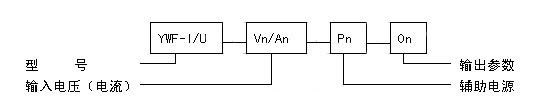

簽定訂貨(huo)合(he)同(tong)時請詳細寫明所需的型號、規格(ge)，對應所選擇的型號按下(xia)列格(ge)式將代號填入，特殊(shu)規格(ge)用(yong)文字
說明。
例(li)1：YWF-I-A4-P1-O1 ;
YWF-I型(xing)有(you)源單交流(liu)電(dian)流(liu)變(bian)送器
輸 入：AC 0～30A
輔助電源(yuan)：DC 24V±15%
輸 出(chu)：DC 0～5V
例2：YWD-3U-V3-P3-O4
YWD-3U型有源三電壓組合(he)變送器
輸(shu) 入：AC 0～300V
輔助電源：AC 220V±15%
輸 出(chu)：DC 4～20mA
九、 注意事項
1、 輸入(ru)、輸出、輔(fu)助電源接(jie)線須正確，不能錯位。
2、 使(shi)用環境(jing)應無(wu)導電塵(chen)埃(ai)和無(wu)腐蝕(shi)金屬和破(po)壞絕緣的氣體(ti)存在，海拔高(gao)度小于2500米。
3、 產品出廠時已(yi)調(diao)(diao)校好零(ling)點和精度，請勿隨意調(diao)(diao)整。

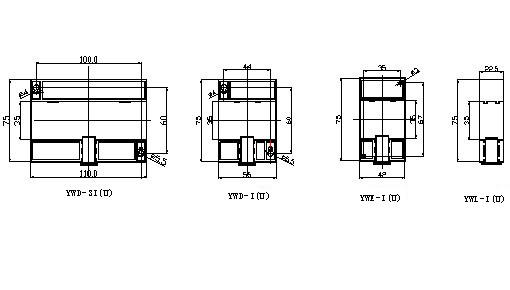

十(shi)、安裝(zhuang)尺寸(cun)（底部視圖(tu)）
