- 商品名稱：HTD-7- 霍爾電流變送器
- 添加時間：2020-05-11 14:58:41
一、概述
YWG系列霍爾效(xiao)應(ying)變(bian)送(song)器，針(zhen)對霍爾效(xiao)應(ying)變(bian)送(song)器普遍存(cun)在溫度(du)漂移(yi)大的(de)缺點(dian)(dian)，采用(yong)補償(chang)電路進行(xing)控制(zhi)，有效(xiao)地減少了溫漂對測量精度(du)的(de)影響，確(que)保測量準確(que)；可以測量任意波(bo)形的(de)電流和電壓(ya)，按(an)用(yong)戶要求提(ti)供標準變(bian)送(song)器輸出(chu)參數（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具有精度(du)高、安(an)裝方便、售價低的(de)特點(dian)(dian)。
YWG系列霍爾效(xiao)應變(bian)送器廣泛應用于變(bian)頻調速裝(zhuang)(zhuang)置、逆變(bian)裝(zhuang)(zhuang)置、UPS電(dian)(dian)源、通信電(dian)(dian)源、電(dian)(dian)焊機(ji)、電(dian)(dian)力機(ji)車(che)、變(bian)電(dian)(dian)站、數控機(ji)床、電(dian)(dian)解電(dian)(dian)鍍、微機(ji)監測(ce)、電(dian)(dian)網監控等需(xu)要隔離檢測(ce)電(dian)(dian)流電(dian)(dian)壓的設施中。
二、原理
YWG-HTD-7-□A□/□型電流(liu)變送器是一(yi)種原(yuan)邊與副(fu)邊高度(du)電隔離，能將(jiang)被(bei)測(ce)直(zhi)流(liu)、交流(liu)、脈動(dong)電流(liu)等信號按線(xian)性(xing)比例轉換成(cheng)直(zhi)流(liu)電流(liu)或直(zhi)流(liu)電壓輸(shu)出的儀器。它具有溫度(du)特性(xing)好、線(xian)性(xing)度(du)高、性(xing)能穩定、產品可上(shang)下開合、安裝簡便等優點。

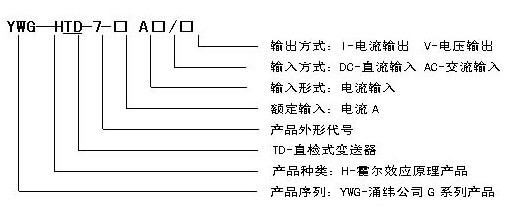

三、型號(hao)說明
四、技術性能指標
| 過載能力 | 2IN | 頻率特性 | 0～10kHz |
| 精度等級 | ＜1.0%NIN | 絕緣耐壓 | 3kVRMS/50Hz/min |
| 線性度 | 優于0.2% | 工作環境 | 0～45℃ |
| 溫度漂移 | 優于(yu)±100ppm/℃ | 工作電源 | ±12V～±15V |
| 反應時間 | 小于(yu)100ms | 阻燃特性 | UL94-VO |
| 失調電壓小于±20mV 電流小于±0.2mA | 電源耗電電壓輸出≤30mA 電流輸出≤30mA＋IM | ||
五、執行標準
QB/441600 17 113-2002
六、型號及參數
| 型 號 | 輸 入AC、DC/輸 出DC | 引 腳 接 線 |
| YWG-HTD-7-300A | 0～300A/DC 0～5V、1～5V、0～20 mA、4～20 mA | 1: 正工作(zuo)電(dian)源端 2: 負工作電源端(duan) 3: 測量輸出端 4: 公共(gong)接(jie)地端
|
| YWG-HTD-7-500A | 0～500A/DC 0～5V、1～5V、0～20 mA、4～20 mA | |
| YWG-HTD-7-600A | 0～600A/DC 0～5V、1～5V、0～20 mA、4～20 mA | |
| YWG-HTD-7-800A | 0～800A/DC 0～5V、1～5V、0～20 mA、4～20 mA |

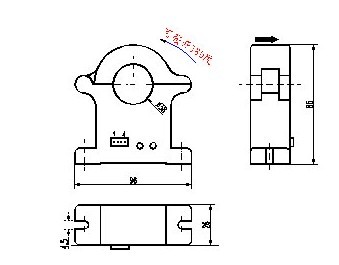

七、外形圖
八、注意事項
1）工作電源、輸出(chu)端(duan)須(xu)正確連接(jie)(jie)，不能錯接(jie)(jie)；
2）對于(yu)兩個電(dian)位器，請(qing)不要隨(sui)意調整(zheng)，若需(xu)調校，用小螺絲刀緩慢旋轉(zhuan)至所需(xu)精度即可；
3）原邊母線的溫度(du)不應超過60℃；
4）當(dang)電流(liu)母線填滿原邊穿線孔時，獲得佳的測量精度；
5）使用環境應無導電塵埃和無腐(fu)蝕(shi)金屬(shu)和破壞絕緣的氣(qi)體存在，海拔高度(du)小于2500米(mi)；
6）測直流電流時，電流方向(xiang)與產品外殼(ke)上所(suo)標示(shi)的箭(jian)頭同(tong)向(xiang)時,才能得到正向(xiang)輸出。
